Предназначен для перевозки в наклонном положении негабаритных панелей и плит перекрытия с размерами: длиной до 7,3 м, высотой до 4,0 м, толщиной до 0,32 м.

Полуприцеп 949165 (панелевоз)

  • хребтовый полуприцеп панелевоз
  • хребтовый полуприцеп панелевоз фото вид сзади
  • механические опоры saf на хребтовом полуприцепе панелевозе фото
  • откидная площадка для монтажа плит на хребтовом полуприцепе панелевозе фото
  • положения откидной площадки для монтажа плит на хребтовом полуприцепе панелевозе фото
  • хребтовый полуприцеп панелевоз фото в сцепе с тягачом маз
  • хребтовый полуприцеп панелевоз фото в сцепе с тягачом маз

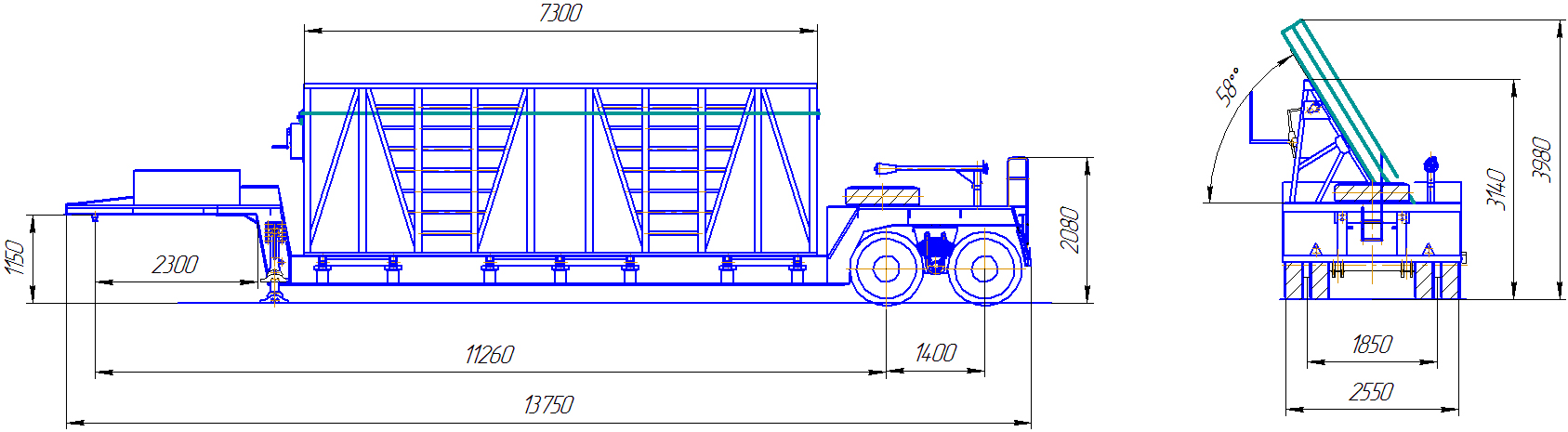

чертеж с габаритными размерами полуприцепа панелевоза 949165

После демонтажа грузовой платформы полуприцеп может использоваться как низкорамный полуприцеп-площадка с размерами платформы: длиной 7,6 м, шириной 2,55 м. с выдвинутыми кониками 3м. и может служить для перевозки сантехкабин, контейнеровоз, кирпича, объемных блоков, шахт лифтовых в пределах габарита и грузоподъемности полуприцепа.

ВИДЕО-1 ВИДЕО-2 ВИДЕО-3

Технические характеристики:

  1. Габаритные размеры:
    1. длина, мм
      13735
    2. ширина, мм
      2550
    3. высота, мм
      3140
    4. длина наклонной платформы, мм
      7300
    5. ширина наклонной платформы, мм
      500
    6. высота ССУ (по ТЗ заказчика), мм
      1100 - 1400
    7. база, мм
      11260 + 1400
    8. погрузочная высота, мм
      700
  2. Весовые характеристики:
    1. грузоподъемность, кг
      24000
    2. масса снаряженного транспортного средства, кг
      9200
    3. полная масса транспортного средства, кг
      33200
  3. Распределение нагрузки транспортного средства в сцепе с основным тягачом:
    1. на седельно-сцепное устройство тягача, кг
      16000
    2. на дорогу через шины колес, кг
      17200
  4. Оси и тормозная система:
    1. 2-х осная тележка SAF (BPW, КАМАЗ)
    2. тормозная система барабанного типа
    3. ABS (WABCO); конфигурация ABS – 2S/2M, электронная система тормозов
    4. 2 ресивера по 40 л.
    5. автоматический регулятор тормозных усилий
    6. тормозные камеры мембранного типа
    7. без соединительных кабелей с тягачом
    8. подвеска рессорно-балансирная
  5. Колеса и шины:
    1. дисковые, камерные: 8 колес + 1 запасное
    2. шины 11R20 (300х508)
    3. стальные колесные диски 8,0-20
  6. Электрооборудование:
    1. рабочее напряжение 24 вольт
    2. задние пятикамерные осветительные фонари с интегрированным треугольным отражателем
    3. 2 фонаря освещения номерного знака
    4. 2 задних выносных габаритных фонаря
    5. габаритные боковые фонари (либо светоотражатели)
    6. 2 передних габаритных фонаря
    7. 2-х 7-полюсных штепсельных разъема
    8. дополнительная защита электропроводки (предусмотрено для тяжелых условий эксплуатации)
    9. без соединительных кабелей с тягачом
  7. Сцепное устройство:
    1. опорная плита с соединительным 2-х дюймовым шкворнем JOST (Германия), соответствующим DIN 74080 и расположенным согласно ISO 1726
    2. задний защитный брус
  8. Лакокрасочное покрытие:
    1. окраска полуприцепа производится в окрасочной камере, цвет по RALу заказчика, температура сушки краски 80 °С
  9. Конструкция (шасси):
    1. низкорамная платформа со съемной наклонной платформой, оснащена съемными выдвижными кониками
    2. опорное устройство JOST (SAF) 2x12 т. с двухсторонним приводом, со стопорным механизмом
  10. Комплектация:
    1. противооткатные упоры «SUER» - 2 шт.
    2. лебедка с тросами в сборе – 1 шт.
    3. инструментальный ящик на гусаке - 1 шт.
    4. кронштейн крепления запасного колеса – 2 шт.
    5. выдвижные коники – 4 пары.

* Все данные, приведенные выше, являются приблизительными. Возможны отклонения вследствие как установки дополнительного оборудования и аксессуаров, так и в зависимости от типа тягача. Чертеж дан в качестве иллюстрации и может отличаться от действительной конструкции.

Цена панелевоза

Цена панелевоза от производителя, зависит от модели, конструктивной особенности и комплектации оборудованием. Уточнить стоимость панелевоза Вы можете по электронной почте: ast@cbx.ru или позвонив к нам по телефонам, указанным на странице контакты.

Грузовой транспорт и седельные тягачи

Грузовой транспорт и седельные тягачи подходящие по стандарту к нашим полуприцепам с высотой ССУ от 1100 мм до 1350 мм: "Mercedes" - Мерседес; "Volvo" - Вольво; "Scania" - Скания; "Renault" - Рено; "MAN" - МАН; "Mack" - Мак; "DAF" - Даф; "МАЗ"; "КАМАЗ". При необходимости, по желанию клиента, можем спроектировать полуприцеп с любой высотой ССУ и любой конфигурации, который будет соответствовать техническим нормам. К каждому клиенту индивидуальный подход.
