Предназначен для перевозки панелей и других железобетонных изделий сборного домостроения в вертикально-наклонном положении (с углом отклонения 8°) длиной 8200 мм. и общей массой до 25 тонн.

Полуприцеп 949162-02-08-25 (панелевоз)

  • Полуприцеп 949162-02-08-25 (панелевоз)
  • откидные башмаки на хребтовом полуприцепе панелевозе 949162-02-08-25
  • Полуприцеп 949162-02-08-25 (панелевоз)
  • хребтовый полуприцеп панелевоз 949162-02-08-25 в сцепе с тягачом mercedes-benz actros 2641
  • общий вид хребтового полуприцепа панелевоза 949162-02-08-25
  • Полуприцеп 949162-02-08-25 (панелевоз)

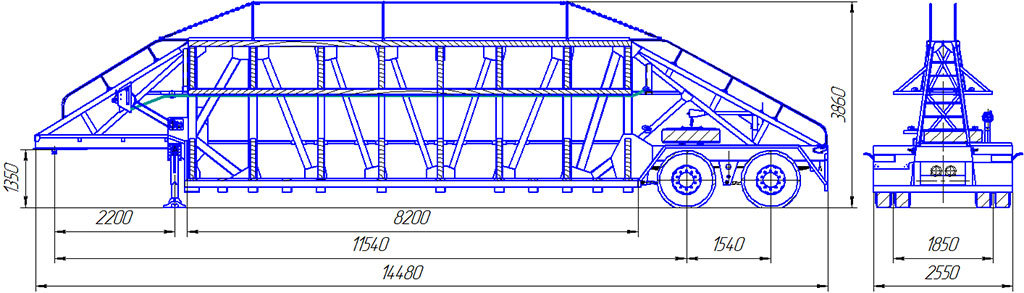

чертеж с габаритными размерами полуприцепа панелевоза 949162-02-08-25

ВИДЕО-1 ВИДЕО-2 ВИДЕО-3

Версия для печати

Технические характеристики:

  1. Габаритные размеры:
    1. длина, мм
      14480
    2. ширина, мм
      2550
    3. высота, мм
      3860
    4. грузоподъемность, кг
      25000
    5. масса снаряженного транспортного средства, кг
      7500
    6. полная масса транспортного средства, кг
      32500
    7. высота ССУ, мм
      1100 - 1400
  2. Оси и тормозная система:
    1. 2 оси SAF (BPW, Gigant)
    2. оснащение датчиками ABS
    3. тормозная система барабанного типа
    4. ABS (WABCO); конфигурация ABS – 2S/2M, электронная система тормозов
    5. 2 ресивера по 40 л.
    6. автоматический регулятор тормозных усилий
    7. тормозные камеры мембранного типа
    8. стояночная тормозная система на колодки рабочего тормоза задней оси с пневматическим приводом растормаживания
  3. Колеса и шины:
    1. дисковые, камерные: 8 колес + 1 запасное
    2. шины 12R20 (320х508)
    3. стальные колесные диски 8,5-20 (LEMMERZ)
    4. колея колес, мм 1850
  4. Электрооборудование:
    1. Vignal (Франция), Ermax (Германия)
    2. 24 вольт
  5. Сцепное устройство:
    1. опорная плита с соединительным 2-х дюймовым шкворнем JOST (Германия), соответствующим DIN 74080 и расположенным согласно ISO 1726
    2. задний защитный брус
    3. опорное устройство JOST (SAF) 2x12 т. с двухсторонним приводом, со стопорным механизмом
  6. Лакокрасочное покрытие:
    1. окраска полуприцепа производится в окрасочной камере по RALу заказчика, температура сушки краски 80 °С
  7. Конструкция:
    1. конструкция полуприцепа изготавливается из низколегированной стали 09Г2С
    2. подвеска рессорно-балансирная
  8. Распределение нагрузки транспортного средства в сцепе с основным тягачом:
    1. на седельно-сцепное устройство тягача, кг
      14000
    2. на дорогу через шины колес, кг
      18500
  9. Комплектация:
    1. противооткатные упоры «SUER» - 2 шт.
    2. лебедка с тросами в сборе – 2 шт.
    3. инструментальный ящик на гусаке - 1 шт.
    4. кронштейн крепления запасного колеса – 2 шт.
    5. откидные упоры под нестандартные панели – 16 пар.
    6. усиленные скобы крепления брусьев
    7. усиленные кронштейны подвески
  10. Другие характеристики:
    1. база, мм
      11540 + 1540
    2. погрузочная высота, мм
      870

* Все данные, приведенные выше, являются приблизительными. Возможны отклонения вследствие как установки дополнительного оборудования и аксессуаров, так и в зависимости от типа тягача. Чертеж дан в качестве иллюстрации и может отличаться от действительной конструкции.

Цена панелевоза

Цена панелевоза от производителя, зависит от модели, конструктивной особенности и комплектации оборудованием. Уточнить стоимость панелевоза Вы можете по электронной почте: ast@cbx.ru или позвонив к нам по телефонам, указанным на странице контакты.

Грузовой транспорт и седельные тягачи

Грузовой транспорт и седельные тягачи подходящие по стандарту к нашим полуприцепам с высотой ССУ от 1100 мм до 1350 мм: "Mercedes" - Мерседес; "Volvo" - Вольво; "Scania" - Скания; "Renault" - Рено; "MAN" - МАН; "Mack" - Мак; "DAF" - Даф; "МАЗ"; "КАМАЗ". При необходимости, по желанию клиента, можем спроектировать полуприцеп с любой высотой ССУ и любой конфигурации, который будет соответствовать техническим нормам. К каждому клиенту индивидуальный подход.
