Предназначен для перевозки железобетонных панелей, деревянных плит длинной 12,2 м и высотой до 3.0 м, а также других грузов в пределах габарита с общей массой до 34.0 тонн.

Полуприцеп 949132-03-12-34 (панелевоз)

  • два кассетных полуприцепа панелевоза 949132-03-12-34 на трассе в сцепе с тягачом man
  • кассетный полуприцеп панелевоз 949132-03-12-34 в сцепе с тягачом man
  • общий вид кассетного полуприцепа панелевоза 949132-03-12-34 в сцепе с тягачом man

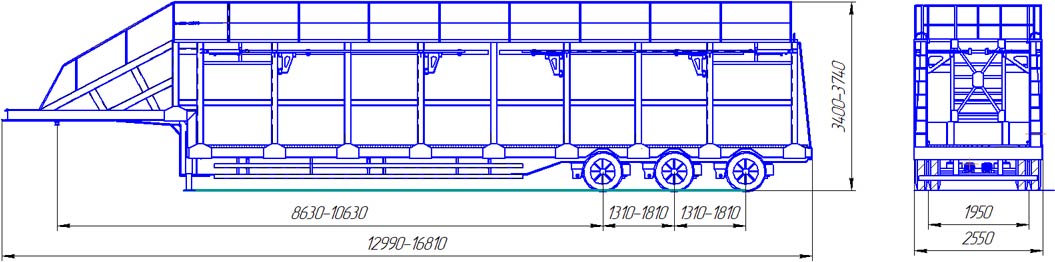

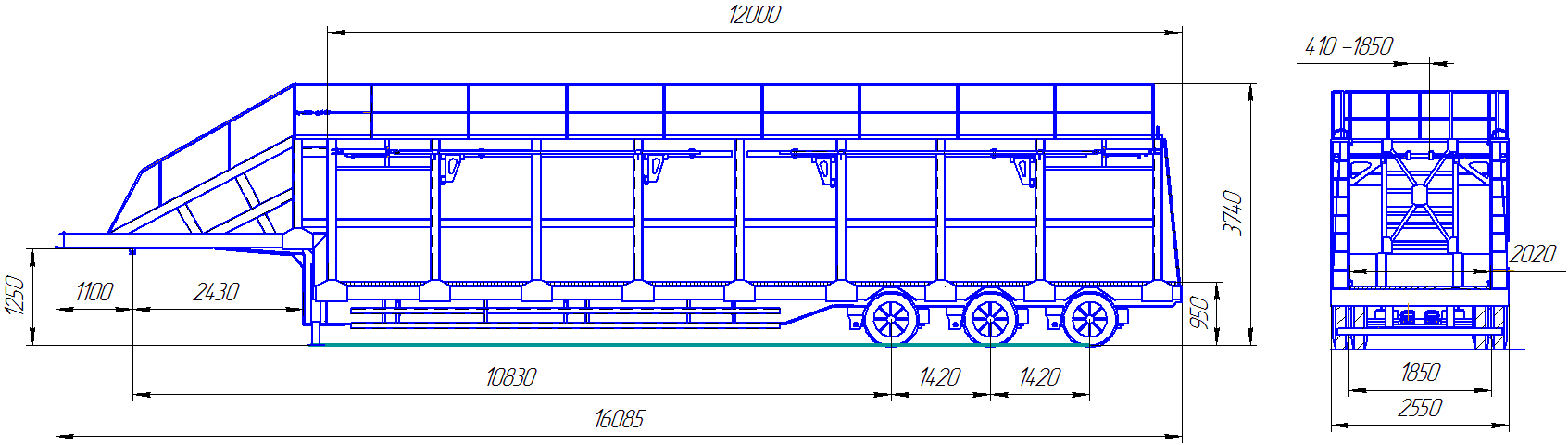

чертеж с габаритными размерами полуприцепа панелевоза 949132-03-12-34

ВИДЕО-1 ВИДЕО-2

Технические характеристики:

  1. Габаритные размеры:
    1. длина, мм
      16085
    2. ширина, мм
      2550
    3. высота, мм
      3840
    4. длина кассеты, мм
      12200
    5. ширина кассеты, мм
      2020
    6. грузоподъемность, кг
      34000
    7. масса снаряженного транспортного средства, кг
      11000
    8. полная масса транспортного средства, кг
      45000
    9. высота ССУ, мм
      1100 - 1500
    10. минимальный размер прижима панелей, мм
      300
    11. максимальный размер прижима панелей, мм
      1800
  2. Оси и тормозная система:
    1. ось с пневматической подвеской 3х11000 кг. Gigant GKH120 (SAF, BPW)
    2. оснащение средней оси датчиками ABS
    3. тормозная система барабанного типа
    4. ABS (WABCO); конфигурация ABS – 2S/2M, электронная система тормозов
    5. 3 ресивера по 40 л.
    6. автоматический регулятор тормозных усилий
    7. тормозные камеры мембранного типа
    8. стояночная тормозная система полуавтоматического типа с пружинными энергоаккумуляторами на тормозные механизмы второй и третьей осей
    9. комбинированный клапан растормаживания
  3. Колеса и шины:
    1. дисковые, бескамерные: 12 колес + 1 запасное
    2. шины 235/70 R17,5
    3. стальные колесные диски 6,75-17,5
    4. колея колес, мм 1950
  4. Электрооборудование:
    1. Vignal (Франция), Ermax (Германия)
    2. 24 вольт
  5. Сцепное устройство:
    1. опорная плита с соединительным 2-х дюймовым шкворнем JOST (Германия), соответствующим DIN 74080 и расположенным согласно ISO 1726
    2. задний защитный брус
    3. 2 боковых защитных бруса
    4. опорное устройство JOST (SAF) 2x12 т. с двухсторонним приводом, со стопорным механизмом
  6. Лакокрасочное покрытие:
    1. окраска полуприцепа производится в окрасочной камере по RALу заказчика, температура сушки краски 80 °C
  7. Конструкция:
    1. конструкция полуприцепа изготавливается из низколегированной стали 09Г2С
    2. зажимы крепления панелей
  8. Распределение нагрузки транспортного средства в сцепе с основным тягачом:
    1. на седельно-сцепное устройство тягача, кг
      16800
    2. на дорогу через шины колес, кг
      28200
  9. Комплектация:
    1. инструментальный ящик на гусаке – 1 шт.
    2. противооткатные башмаки – 2 шт.
  10. Другие характеристики:
    1. база, мм 10830 + 1420 + 1420
    2. погрузочная высота, мм 950
    3. тип кузова: ферма кассетного типа с держателями для панелей

* Все данные, приведенные выше, являются приблизительными. Возможны отклонения вследствие как установки дополнительного оборудования и аксессуаров, так и в зависимости от типа тягача. Чертеж дан в качестве иллюстрации и может отличаться от действительной конструкции.

Цена панелевоза

Цена панелевоза от производителя, зависит от модели, конструктивной особенности и комплектации оборудованием. Уточнить стоимость панелевоза Вы можете по электронной почте: ast@cbx.ru или позвонив к нам по телефонам, указанным на странице контакты.

Грузовой транспорт и седельные тягачи

Грузовой транспорт и седельные тягачи подходящие по стандарту к нашим полуприцепам с высотой ССУ от 1100 мм до 1350 мм: "Mercedes" - Мерседес; "Volvo" - Вольво; "Scania" - Скания; "Renault" - Рено; "MAN" - МАН; "Mack" - Мак; "DAF" - Даф; "МАЗ"; "КАМАЗ". При необходимости, по желанию клиента, можем спроектировать полуприцеп с любой высотой ССУ и любой конфигурации, который будет соответствовать техническим нормам. К каждому клиенту индивидуальный подход.
