Предназначен для перевозки трех железобетонных опор СК22, СК26 линий электропередач длиной до 26 м и массой до 22 тн.
Технические характеристики:
- Габаритные размеры:
-
длина, мм16450
-
длина в раздвинутом состоянии, мм26050
-
ширина, мм2500
-
высота, мм2730
-
грузоподъёмность, кг22000
-
масса снаряженного транспортного средства, кг9000
-
полная масса транспортного средства, кг31000
-
высота ССУ, мм1200
-
- Распределение нагрузки транспортного средства в сцепе с основным тягачом:
-
на седельно-сцепное устройство тягача, кг8500
-
на оси (тележку заднюю), кг22500
-
- Тормозная система:
- рабочая: двухпроводная, привод пневматический, тормозные механизмы всех колес - барабанные; с АБС
- стояночная: привод от пружинных энергоаккумуляторов к тормозным механизмам задней оси;
- Колёса и шины:
- колея колёс, мм 2050
- количество осей/колёс, шт 2/4 +1 (запасное)
- шина 12R20 (14-20 модель ОИ 25)
- Подвеска:
- рессорно-балансирная
- рабочее напряжение 24 вольт
- задние пятикамерные осветительные фонари с интегрированным треугольным отражателем
- 2 фонаря освещения номерного знака
- 2 задних выносных габаритных фонаря
- габаритные боковые фонари (либо светоотражатели)
- Комплектация:
- боковая защита с двух сторон
- страховочные троса с лебедкой на каждом ложементе для опор
- двойной механизм фиксации раздвижения полуприцепа
- инструментальный ящик для ЗИП
- страховочные троса передних и задних рам
- Другие характеристики:
-
база, мм13050
-
база в раздвинутом состоянии, мм19050
- тип кузова транспортного средства: раздвижная металлическая рама, имеющая ложементы для перевозки опор
-

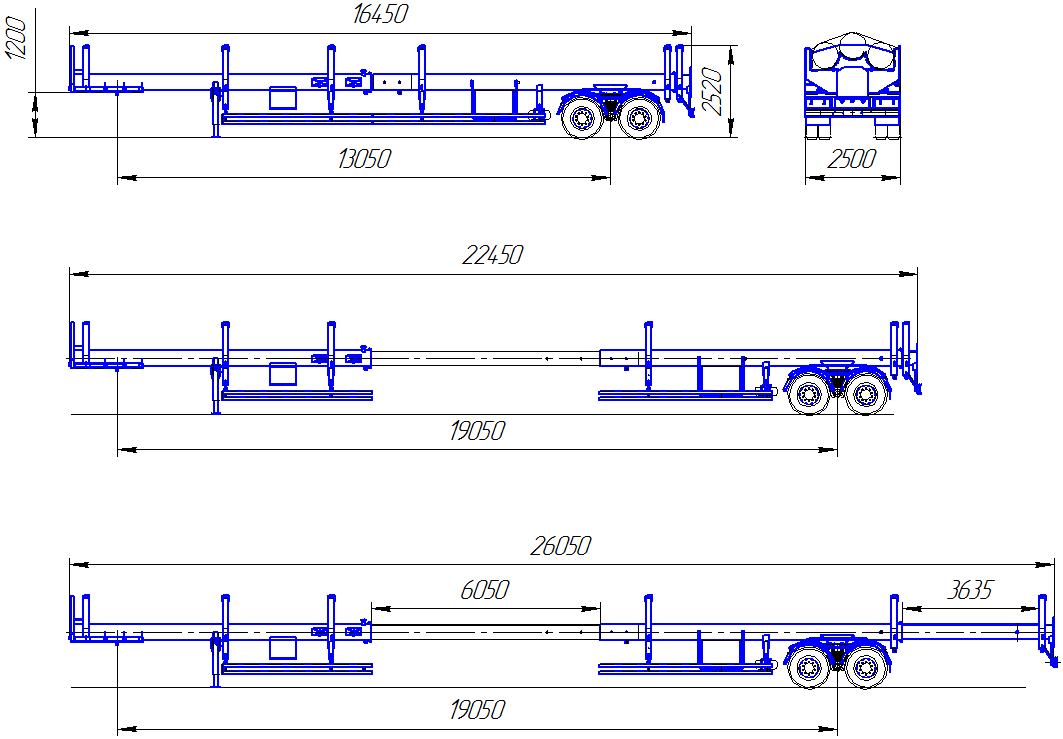

- Все данные, приведённые выше, являются приблизительными. Возможны отклонения вследствие как установки дополнительного оборудования и аксессуаров, так и в зависимости от типа тягача. Чертёж дан в качестве иллюстрации и может отличаться от действительной конструкции.
