Предназначен для перевозки железобетонных, деревянных панелей, плит, а также после демонтажа съемных платформ, для перевозки сантехкабин, шахт лифтов, в пределах габарита и грузоподъемности полуприцепа. Монтаж и демонтаж съемных платформ производится при помощи грузоподъемного крана.

Полуприцеп 949165-02 (панелевоз)

Тип кузова транспортного средства: низкорамная площадка с тремя вариантами загрузки и с двумя взаимозаменяемыми съемными платформами: наклонная платформа и платформа хребтового типа с вертикально расположенной фермой. Крепление съемных платформ к полуприцепу производится фитингами.

  • Полуприцеп панелевоз 949165-02

чертеж с габаритными размерами полуприцепа панелевоза 949165-02
Полуприцеп 949165-02 (панелевоз) Полуприцеп 949165-02 (панелевоз)

Вариант № 1

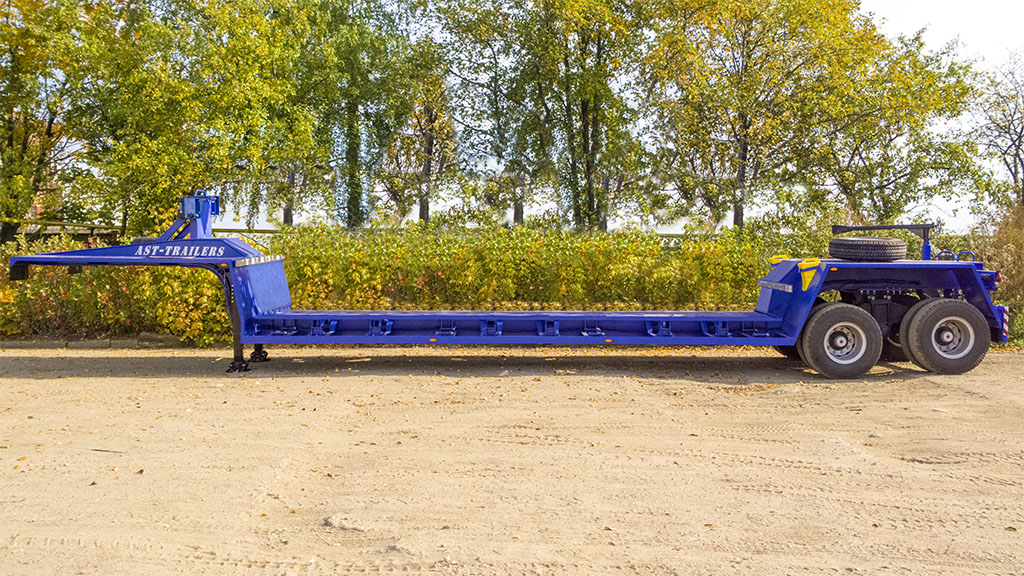

Полуприцеп без съемных платформ с выдвижными кониками предназначен для перевозки сантехкабин, контейнеров, шахт лифтов, объемных блоков. Габаритные размеры грузовой площадки: 7600х2550 (3050 с выдвинутыми кониками). Габаритные размеры сантехнических кабин 2370х2730х1600.

Полуприцеп 949165-02 (панелевоз) Полуприцеп 949165-02 (панелевоз)

Вариант № 2

Полуприцеп с установленной наклонной платформой предназначен для перевозки в наклонном положении негабаритных панелей и плит, с габаритными размерами длиной до 7,3 м, высотой до 3,95 м, шириной 500 мм. Габаритные размеры перевозимых плит 2 шт – 3950х160х7300; 1 шт. – 3600х160х7300.

Полуприцеп 949165-02 (панелевоз) Полуприцеп 949165-02 (панелевоз)

Вариант № 3

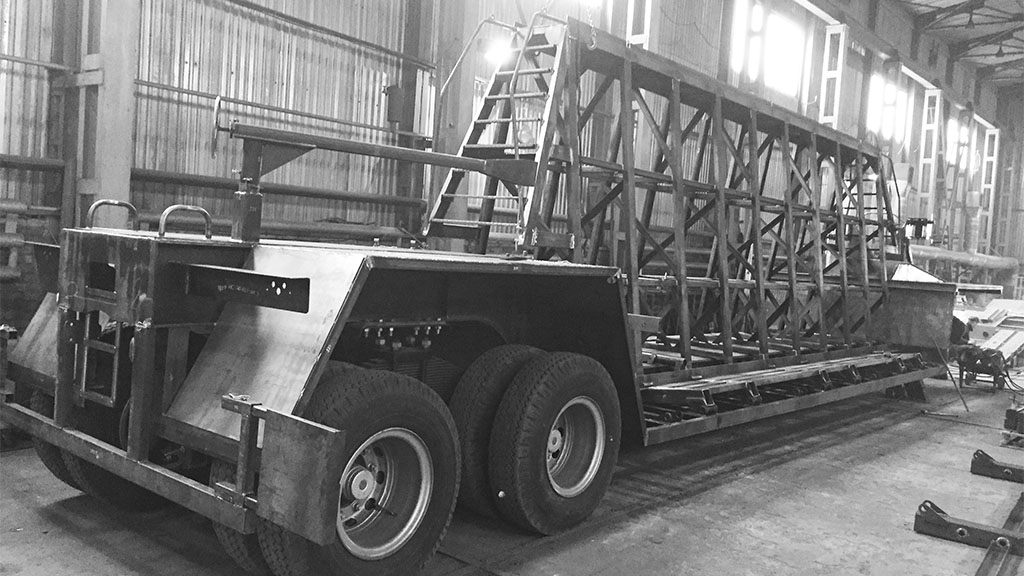

Полуприцеп с установленной платформой хребтового типа с вертикально расположенной фермой для перевозки железобетонных панелей и других изделий сборного домостроения в вертикальном положении с габаритными размерами до 7,3 м, высотой до 3,35 м, шириной 500 мм. Габаритные размеры перевозимых плит 6 шт. – 3350х160х7300.

Автовоз технические характеристики:

  1. Габаритные размеры:
    1. длина, мм
      13735
    2. ширина, мм
      2550
    3. база, мм
      11260 + 1400
    4. колея колес, мм
      1850
    5. высота ССУ, мм
      1350
  2. Габаритные размеры платформ:
    1. длина, мм:
      1. вариант №1
        7600
      2. вариант №2
        7300
      3. вариант №3
        7300
    2. ширина, мм:
      1. вариант №1
        2350
      2. вариант №1 - с выдвинутыми кониками
        3050
      3. вариант №2
        500
      4. вариант №3
        500
    3. погрузочная высота площадки по наружным кромкам, мм:
      1. вариант №1
        670
      2. вариант №2
        700
      3. вариант №3
        685
  3. Масса перевозимого груза, кг:
    1. вариант №1
      24000
    2. вариант №2
      24000
    3. вариант №3
      24000
  4. Масса снаряженного транспортного средства, кг:
    1. вариант №1
      8000
    2. вариант №2
      9200
    3. вариант №3
      10100
  5. Полная масса транспортного средства, кг:
    1. вариант №1
      32000
    2. вариант №2
      33200
    3. вариант №3
      34100
  6. Угол наклона, град.:
    1. вариант №1
      -
    2. вариант №2
      58
    3. вариант №3
      8
  7. Подвеска:
    1. рессорно-балансирная двухосная тележка SAF
  8. Тормозная система:
    1. рабочая: пневматическая, двухпроводная, тормозные механизмы всех колес-барабанные
    2. стояночная: привод от пружинных энергоаккумуляторов к тормозным механизмам задней оси
  9. Колеса и шины
    1. количество осей / колес, шт.: 2 / 8+1
    2. шины: 11,00R20
  10. Сцепное устройство
    1. комплект опор: SAFHOLLAND (Германия)
    2. шкворень: 2'' KZ (Германия)
    1. двухпроводное, 24 В, (импортное) с питанием от тягача
  11. Лакокрасочное покрытие
    1. красный (краска «Teknos» - Финляндия)
  12. Комплектация:
    1. съемная платформа наклонного типа с лебедкой и страховочным тросом 1 шт
    2. съемная платформа хребтового типа с вертикально расположенной фермой с двумя лебедками и с двумя страховочными тросами 1 шт
    3. фитинги крепления съемных платформ 4 шт
    4. инструментальный ящик на гусаке
    5. противооткатные башмаки 2 шт
    6. запасное колесо 1 шт
    7. выдвижные съемные коники 4 пары
    8. страховочные цепи с талрепами 4 шт

* Все данные, приведенные выше, являются приблизительными. Возможны отклонения вследствие как установки дополнительного оборудования и аксессуаров, так и в зависимости от типа тягача. Чертеж дан в качестве иллюстрации и может отличаться от действительной конструкции.

Цена панелевоза

Цена панелевоза от производителя, зависит от модели, конструктивной особенности и комплектации оборудованием. Уточнить стоимость панелевоза Вы можете по электронной почте: ast@cbx.ru или позвонив к нам по телефонам, указанным на странице контакты.

Грузовой транспорт и седельные тягачи

Грузовой транспорт и седельные тягачи подходящие по стандарту к нашим полуприцепам с высотой ССУ от 1100 мм до 1350 мм: "Mercedes" - Мерседес; "Volvo" - Вольво; "Scania" - Скания; "Renault" - Рено; "MAN" - МАН; "Mack" - Мак; "DAF" - Даф; "МАЗ"; "КАМАЗ". При необходимости, по желанию клиента, можем спроектировать полуприцеп с любой высотой ССУ и любой конфигурации, который будет соответствовать техническим нормам. К каждому клиенту индивидуальный подход.
