Полуприцеп 949453 (тяжеловоз) предназначен для перевозки колесно-гусеничной техники и других крупногабаритных грузов в пределах габарита и грузоподъемности полуприцепа.
Технические характеристики:
- Габаритные размеры:
-
длина (длина погрузочной площадки), мм15400 (11000)
-
ширина (с уширителями), мм2550 (3000)
-
высота, мм2130
-
высота ССУ, мм1350
-
база, мм8720 + 1380 + 1380 + 1380
-
- Весовые характеристики:
-
грузоподъёмность, кг45000
-
масса снаряженного транспортного средства, кг12500
-
полная масса транспортного средства, кг57500
-
- Оси и тормозная система:
- оси с пневматической подвеской
- 1 и 2 неповоротные оси, 3 и 4 подруливающие оси с краном фиксации при движении задним ходом
- кран ручного управления пневмоподвеской
- стояночная тормозная система полуавтоматического типа с пружинными энергоаккумуляторами
- оснащение датчиками ABS
- тормозная система барабанного типа
- пневматическая электронная система ABS
- тормозные камеры мембранного типа
- Колёса и шины:
- дисковые, бескамерные: 16 колёс + 2 запасных
- шины 235/75R17,5
- стальные колёсные диски 6,75х17,5
- Электрооборудование:
- рабочее напряжение 24 вольт
- комплект светотехники (светосигнального оборудования)-1шт.
- 7-полюсные штепсельные разъемы-2 шт
- розетка АБС
- информационный блок SMART-BOARD WABCO
- световой индикатор достижения предельного груза, фонарь зеленого цвета – 1 шт.
- Сцепное устройство:
- соединительный 3,5-х дюймовый шкворнь, соответствующим DIN 74080 и расположенным согласно ISO 1726
- Лакокрасочное покрытие:
- окраска полуприцепа производится в окрасочной камере, цвет по RALу заказчика, температура сушки краски 80 °С
- Конструкция:
- рама полуприцепа сварная, c уширителями, настил грузовой платформы комбинированный (металлический, деревянный). В передней части рамы установлены борта (для перевозки различных грузов). Для погрузки и разгрузки техники на полуприцепе установлены приставные трапы, угол заезда 16°
- опорное устройство 24 т.
- Комплектация:
- противооткатные упоры «SUER» - 2 шт.
- крепежные кольца-проушины, откидываемые внутрь и наружу - 7 шт. с каждой стороны
- противооткатные брусья
- держатель запасного колеса на гусаке на 2 колеса
- подъемник запасного колеса - 1 шт.
- боковые отбойники
- проблесковый оранжевый маяк с кронштейном в задней части полуприцепа
- комплект электрифицированных табличек «негабаритное ТС» с розетками - 4 шт.
- контурная светоотражающая маркировка
- ящик инструментальный - 1 шт.

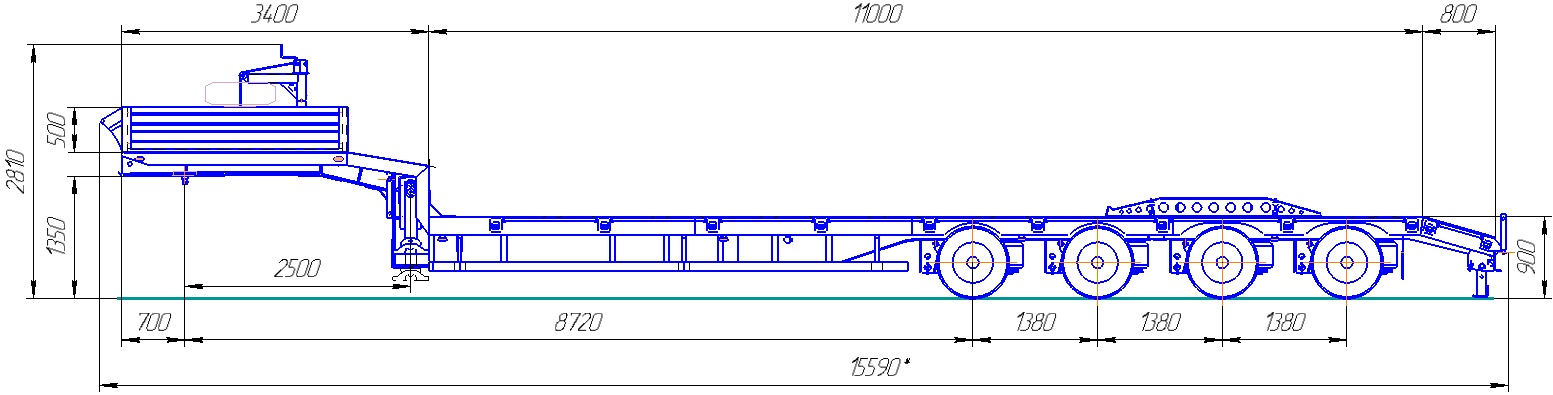

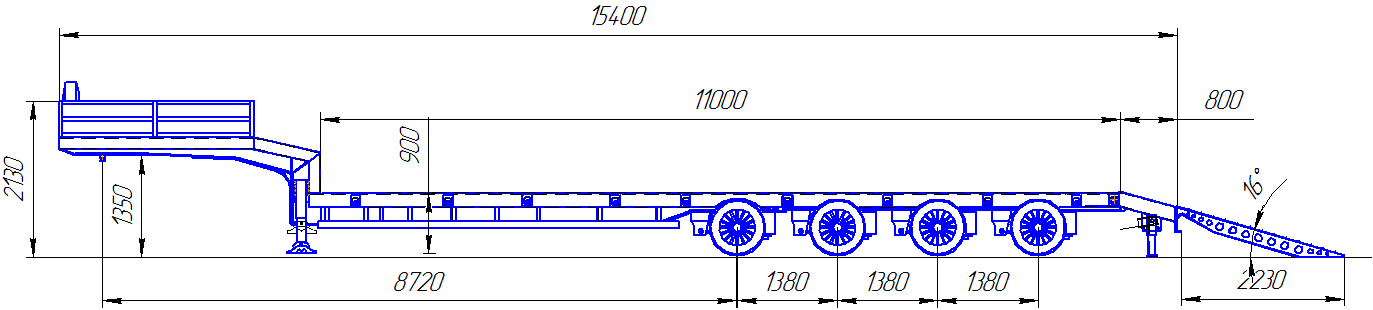

- Все данные, приведённые выше, являются приблизительными. Возможны отклонения вследствие как установки дополнительного оборудования и аксессуаров, так и в зависимости от типа тягача. Чертёж дан в качестве иллюстрации и может отличаться от действительной конструкции.
