Прицеп предназначен для перевозки разметочной машины.

ВИДЕО-1 ВИДЕО-2

Технические характеристики:

1. Габаритные размеры:
   1. длина, мм

      8670
   2. длина грузовой площадки, мм

      7000
   3. ширина, мм

      2500
   4. высота, мм

      3980
   5. длина дышла, мм

      1470
   6. крепление петли сцепной двухуровневое, высота сцепного устройства дышла, мм

      820 и 1005
   7. база, мм

      4065 + 1810
2. Весовые характеристики:
   1. грузоподъемность, кг

      5600
   2. масса снаряженного транспортного средства, кг

      4200
   3. полная масса транспортного средства, кг

      9800
   4. распределение нагрузки транспортного средства в сцепе с основным тягачом:
   5. - на сцепное устройство, кг

      150
   6. - на дорогу через шины, кг

      9650
3. Оси и тормозная система:
   1. ось – 2 шт.
   2. тормозная система барабанного типа
   3. тормозные камеры мембранного типа
   4. подвеска пневматическая
   5. Колеса и шины:
   6. дисковые, бескамерные: 4 колеса + 1 запасное
   7. шины 235/75R17,5
   8. стальные колесные диски 6,75х17,5
4. ЭЛЕКТРООБОРУДОВАНИЕ:
   1. рабочее напряжение 24 вольт
   2. задние осветительные фонари-2 шт
   3. фонарь освещения номерного знака
   4. габаритные боковые фонари
   5. передние габаритные фонари-2 шт
   6. 7-полюсные штепсельные разъемы-2 шт
5. ЛАКОКРАСОЧНОЕ ПОКРЫТИЕ:
   1. окраска прицепа производится в окрасочной камере по RALу заказчика, температура сушки краски 80 °С
6. КОНСТРУКЦИЯ:
   1. металлическая платформа со скосом в задней части, тент с каркасом, металлические борта
   2. трап гидравлический цельный. Угол заезда - 10°. Длина трапа - 3385 мм, ширина - 2500 мм.
7. КОМПЛЕКТАЦИЯ:
   1. противооткатные упоры с держателями - 2 шт.
   2. кольца увязочные - 4 пары
   3. петля для крепления перевозимой техники в передней части платформы (по размерам заказчика)

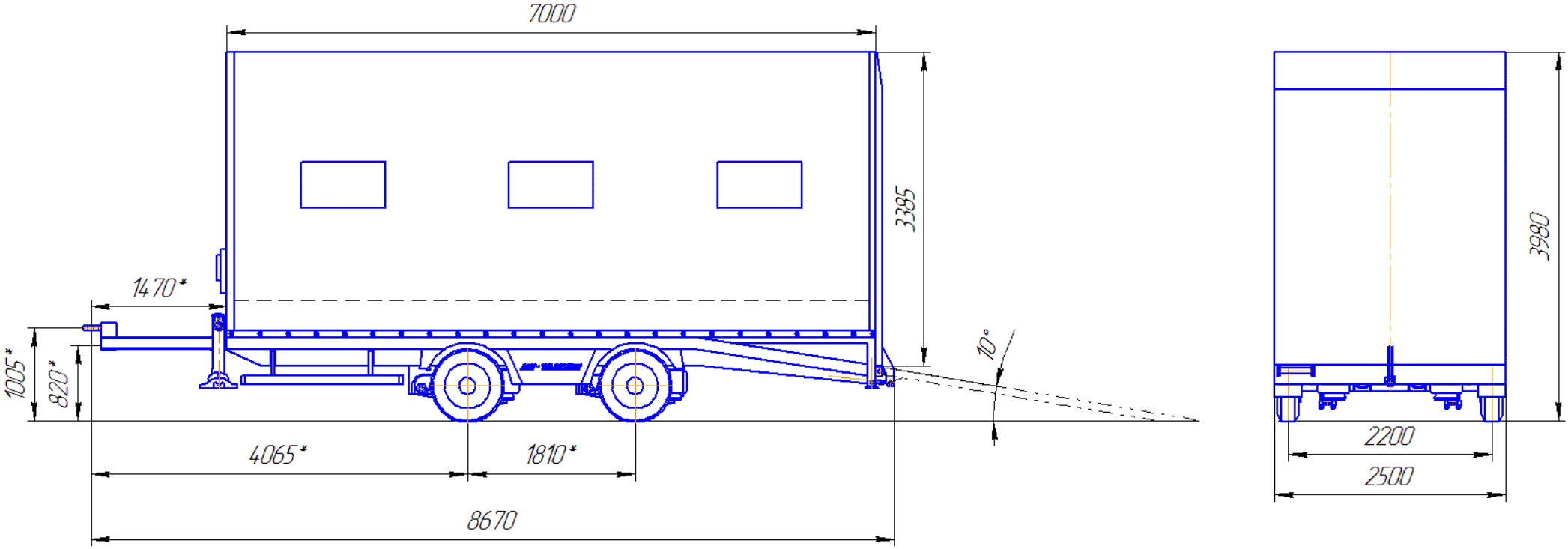

1. Все данные, приведённые выше, являются приблизительными. Возможны отклонения вследствие как установки дополнительного оборудования и аксессуаров, так и в зависимости от типа тягача. Чертёж дан в качестве иллюстрации и может отличаться от действительной конструкции.
